샌드위치판넬에서 확인하는 4곳
표면만 보지 않고 접합부와 단부 안쪽까지 살펴봅니다.
- 접합부(조인트)판넬끼리 맞닿는 자리의 틈과 실링 상태를 봅니다.
- 체결부나사 주변 녹, 와셔 상태, 풀림 여부입니다.
- 표면 강판도장 벗겨짐, 구멍, 눌림이 있는지 확인합니다.
- 단부·절단면판넬 끝단에서 단열심재가 밖으로 드러나 있는지 봅니다.
샌드위치판넬의 단면 구조
일반적인 단면을 설명하는 도식이며 실제 재질과 두께는 현장마다 다릅니다.
현장사진

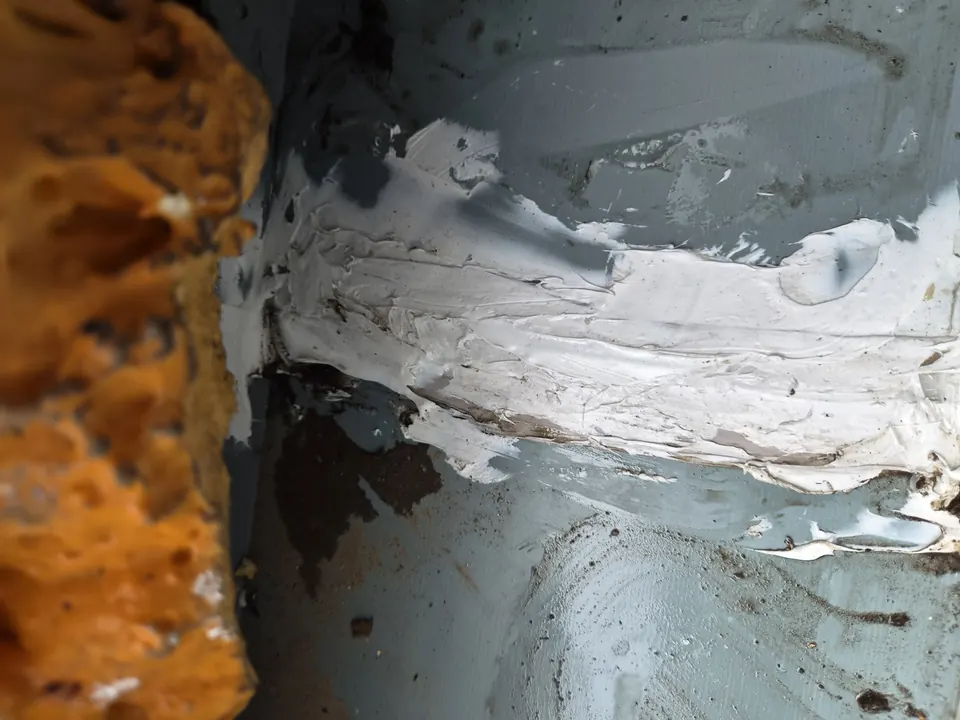

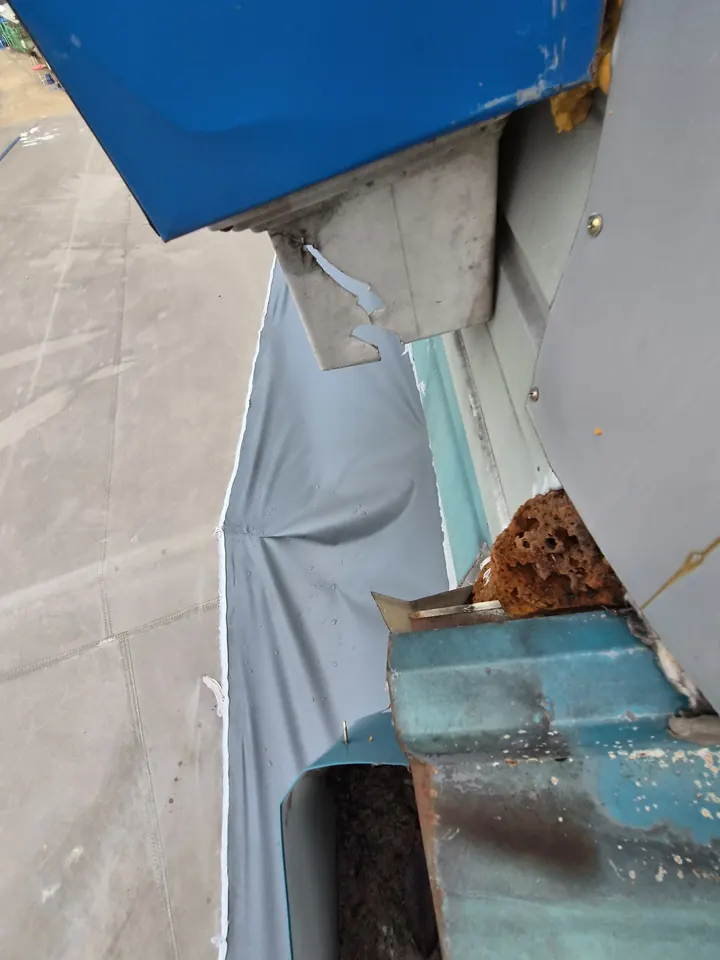

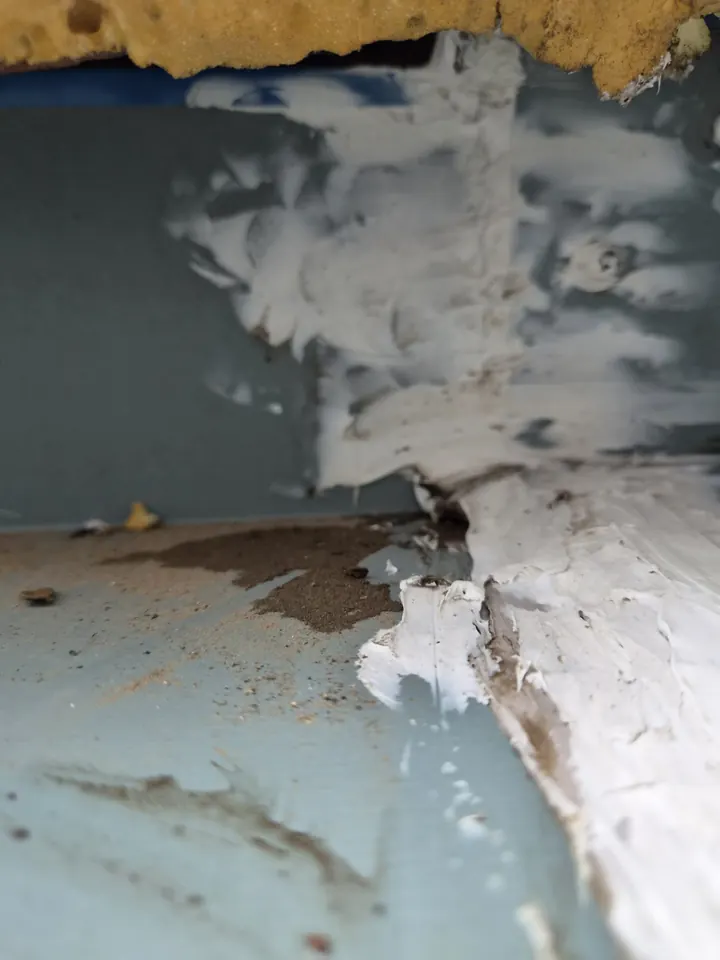

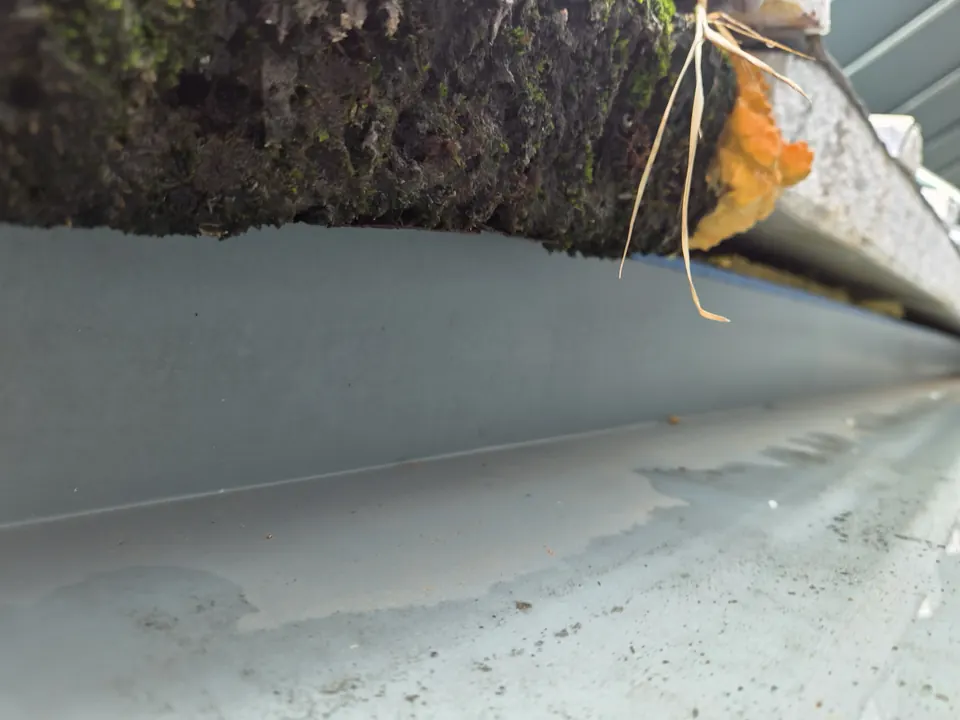

같은 현장에서 촬영한 판넬 단부와 접합부 사진입니다.
사진에는 단부 안쪽 재료가 밖으로 보이는 부위와 흰색 재료를 바른 부위가 함께 나옵니다. 단열심재의 종류는 사진으로 확정하지 않습니다.
샌드위치판넬 지붕의 구조
샌드위치판넬은 바깥 강판과 안쪽 강판 사이에 단열심재를 넣은 구조입니다. 단열과 강도를 함께 확보하기 위한 구조이지만, 심재가 물을 만나면 단열 성능이 떨어지고 판넬 하부로 물이 번질 수 있습니다.
그래서 표면에 작은 구멍이나 접합부 틈이 있더라도 그 자리에서 끝나지 않고 심재를 따라 다른 위치까지 영향을 줄 수 있습니다.
접합부와 단부가 약한 이유
판넬이 서로 맞닿는 접합부와 판넬이 잘린 단부는 강판이 끊기는 자리라 물이 들어가기 가장 쉽습니다. 실링이 노후하거나 마감이 벌어지면 심재가 노출되고, 노출된 심재는 물을 머금거나 열화될 수 있습니다.
따라서 접합부 실링 상태와 단부 마감을 우선 확인합니다.
보수 범위를 정하는 방법
심재가 젖지 않은 초기라면 접합부와 단부 실링 보강으로 대응할 수 있습니다. 표면 강판이 뚫렸거나 심재가 젖어 있다면 해당 판넬 교체를 검토합니다. 젖은 심재 위에 덮기만 하면 물이 갇혀 손상이 안쪽에서 계속될 수 있습니다.
보수 시 주의할 점
판넬은 하중을 나눠 받는 구조라 손상 부위를 밟거나 무리하게 절단하면 주변 판넬까지 영향을 줄 수 있습니다. 작업 전에 발판과 이동 동선을 확보하는 이유입니다.
판넬 절단·개구 부위의 관리
설비나 배관을 설치하면서 판넬을 잘라낸 자리는 단열재가 노출되기 쉬운 곳입니다. 절단 뒤 마감과 실링이 제대로 되어 있지 않으면 시간이 지나며 틈이 벌어지고 물이 심재로 스며듭니다.
이런 자리는 지붕 점검 때 우선 확인하는 대상입니다.
심재가 젖었는지 짐작하는 단서
판넬 하부의 얼룩, 같은 자리에서 반복되는 낙수, 판넬 표면의 눌림이나 부풀음은 심재가 젖었을 가능성을 알려 주는 단서입니다. 다만 이런 단서만으로 확정하지 않고 현장에서 단부와 접합부를 열어 보거나 확인해 판단합니다.
젖은 범위를 잘못 판단하면 보수 후에도 안쪽에서 손상이 계속될 수 있습니다.
샌드위치판넬 지붕 점검 시 함께 보는 실내 신호
천장 마감이 있는 공장이라면 마감 재료의 변색, 얼룩, 처짐이 판넬 하부가 젖었다는 신호일 수 있습니다. 천장이 없는 공장에서는 판넬 하부의 물자국이나 녹물 자국을 확인합니다. 이런 실내 신호를 지붕 위 점검 결과와 함께 놓고 보면 젖은 범위를 더 정확히 판단할 수 있습니다.
부위별 문제와 보수 검토
| 부위 | 문제 양상 | 보수 검토 |
|---|---|---|
| 접합부 | 실링 갈라짐, 틈 벌어짐 | 재실링·보강 |
| 단부·절단면 | 단열심재 노출 | 마감 보강·실링, 손상 시 판넬 교체 |
| 체결부 | 나사 주변 녹, 풀림 | 재체결·실링 보완 |
| 표면 강판 | 구멍, 눌림 | 실링 보강 또는 판넬 교체 |
| 심재 젖음 | 단열 저하, 하부 얼룩 | 젖은 범위 확인 후 판넬 교체 검토 |
